Network Layer Functions

  • Forwarding : Data Plane
  • Routing : Control Plane
    • 전통적 방식
    • SDN Controller : 별도의 서버가 전체 네트워크를 관리

라우팅이란?

  • 라우터에 저장될 라우팅 테이블을 만드는 과정

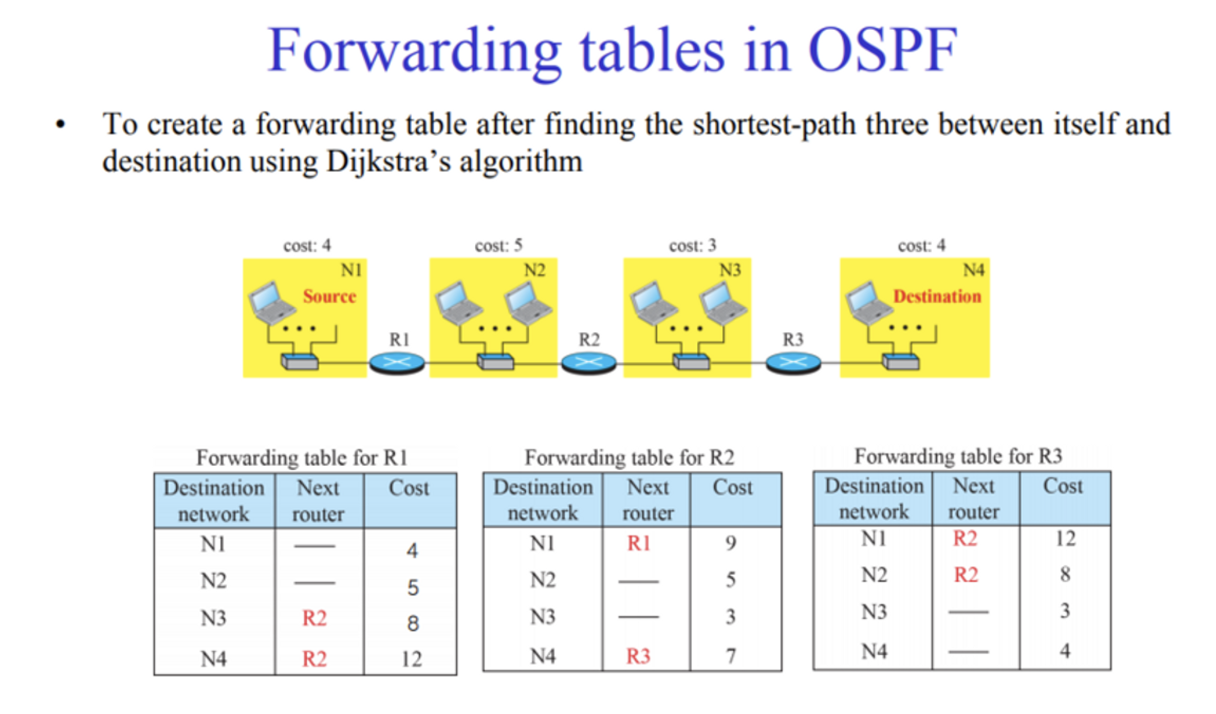

  • 포워드 테이블의 구조 :

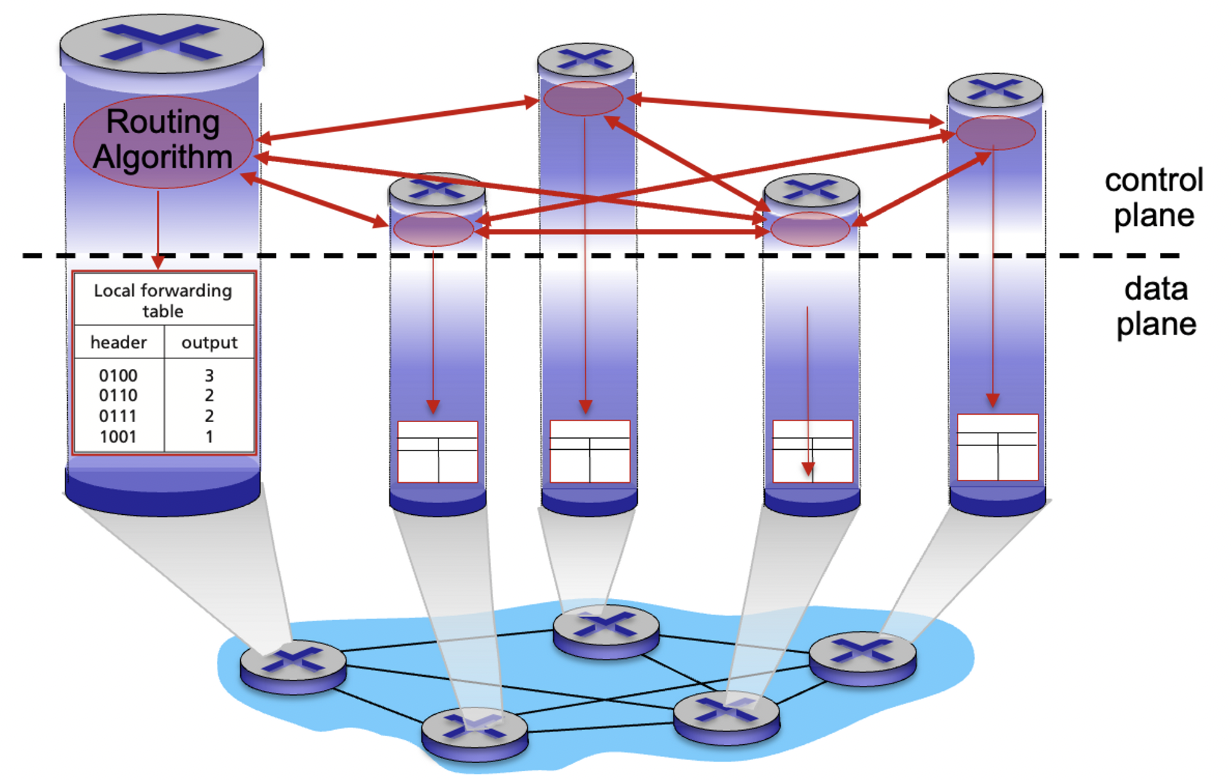

기존 방식(전통적 방식)


각각의 라우터가 제어평면(Control Plane)에서 각각의 포워딩 테이블을 작성

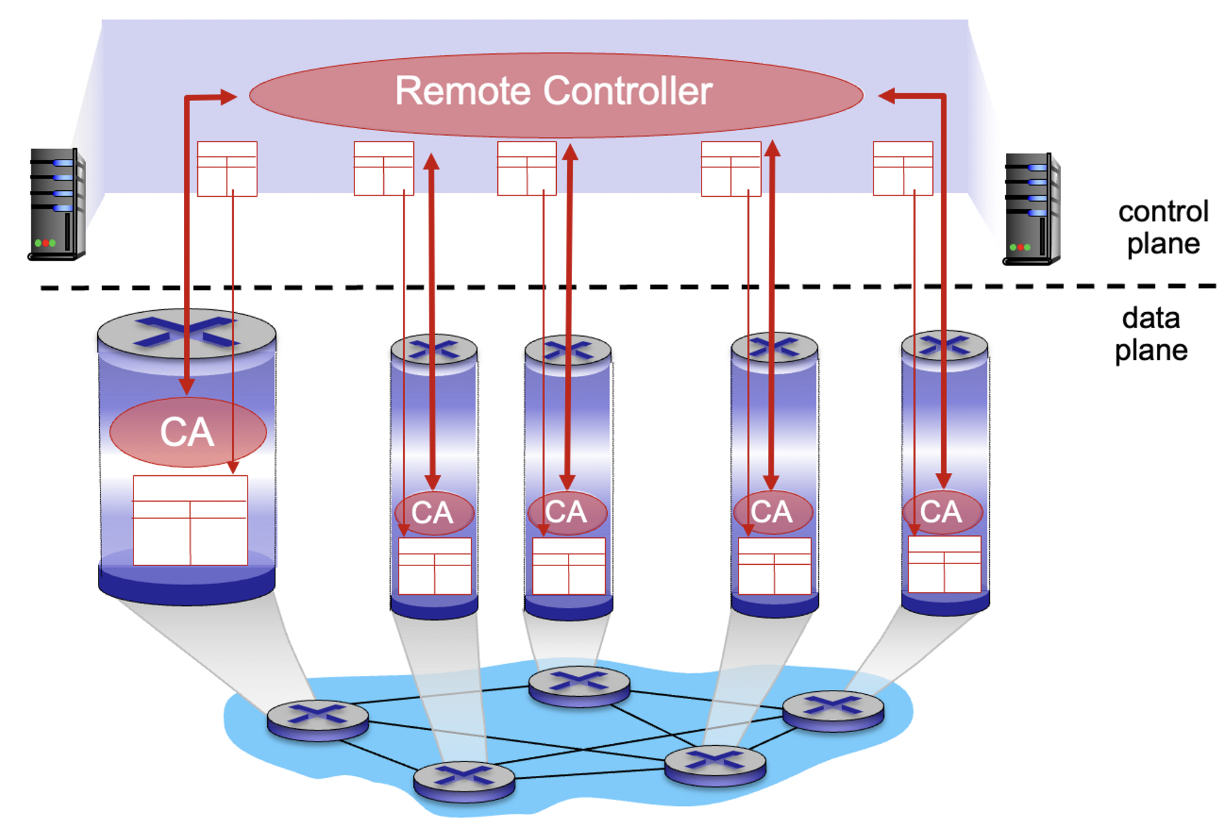

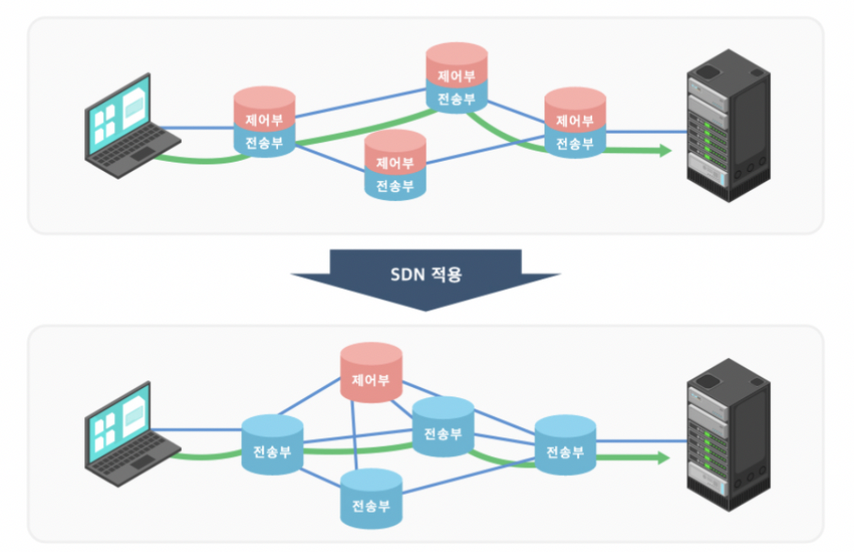

Logically Centralized Control Plane(최근)



별도의(일반적으로 원격) 컨트롤러가 라우터의 로컬 제어 에이전트(CAs)와 상호 작용하여 포워딩 테이블을 작성

동적 라우팅의 종류

💡 정적 라우팅은 사람이 직접하는 것이므로 따로 다루지 않는다.

  • Global
    • 전체 네트워크의 구조와 연결비용을 알고 있음
    • Link state 알고리즘
      • 각 라우터는 전체 네트워크의 구성(topology)과 링크 상태 정보를 유지
      • 모든 목적지 네트워크까지의 최적 경로 계산
      • 최적 경로를 기반으로 포워딩 테이블 구성
      • Link State Advertisement(LSA) message
  • Decentralized
    • 자신과 직접 연결된 라우터의 정보와 최종 목적지를 가기 위한 비용과 다음 라우터의 정보만 알고 있음
    • distance vector 알고리즘

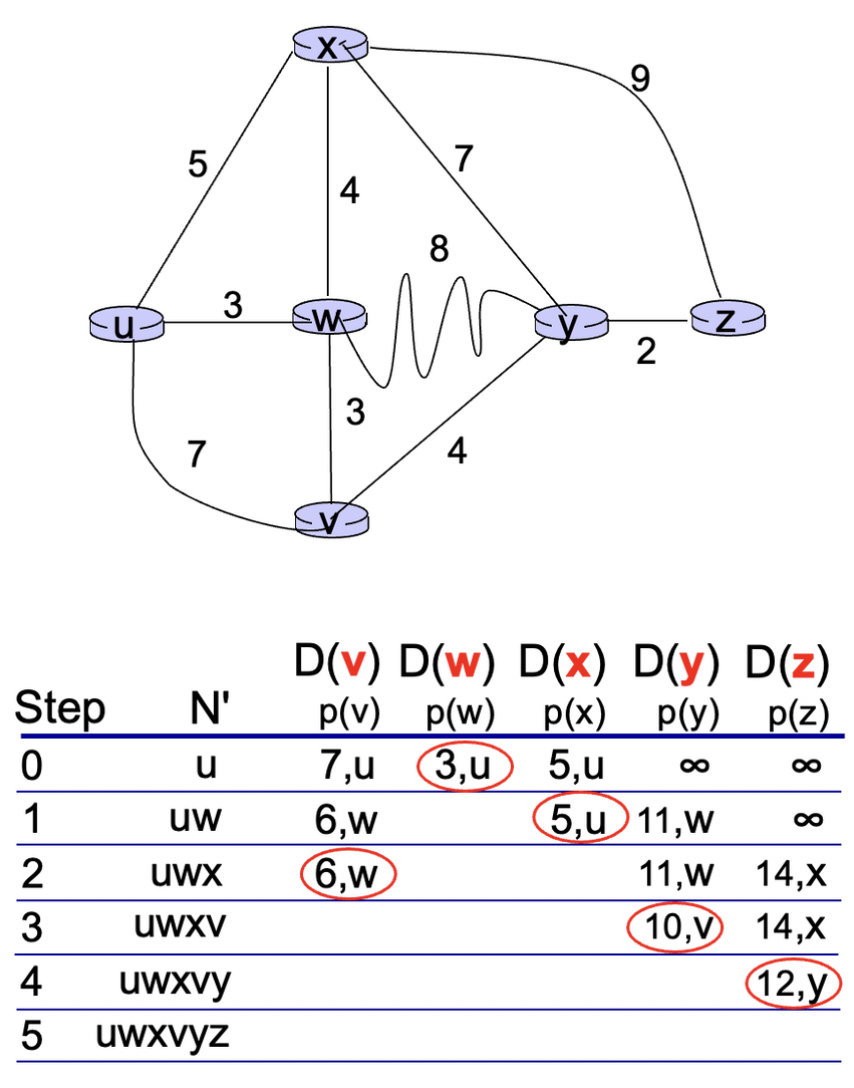

초기화: ◦ N’ = {u} (시작 노드 u를 포함하는 집합 N’을 초기화) ◦ 모든 노드 v에 대해: ▪ 만약 v가 u와 인접한 노드라면, D(v) = c(u, v) (시작 노드로부터 v까지의 비용을 초기화) ▪ 그렇지 않으면 D(v) = ∞ (직접 이웃이 아닌 노드의 비용을 무한대로 초기화)반복: ◦ N’에 속하지 않은 최소 비용 경로를 가진 노드 w를 선택 ◦ w를 N’에 추가 ◦ w에 인접하면서 N’에 속하지 않은 모든 노드 v에 대해 다음을 수행: ▪ D(v) = min(D(v), D(w) + c(w, v)) ▪ 새로운 경로의 비용이 기존 비용보다 작다면, 비용을 업데이트모든 노드가 N’에 속할 때까지 반복

  • 한 정점에서 다른 모든 정점으로 가는 최단거리를 구함

다익스트라 알고리즘 : 논의

❓ 트래픽을 링크 비용으로 삼는것은 적절한가? 부적절함.
→ 트래픽 정보를 매번 계속 갱신해야하고, 갱신된 트래픽에 의해 데이터가 순환할 수 있음

벨만-포드 알고리즘(Distance vector)

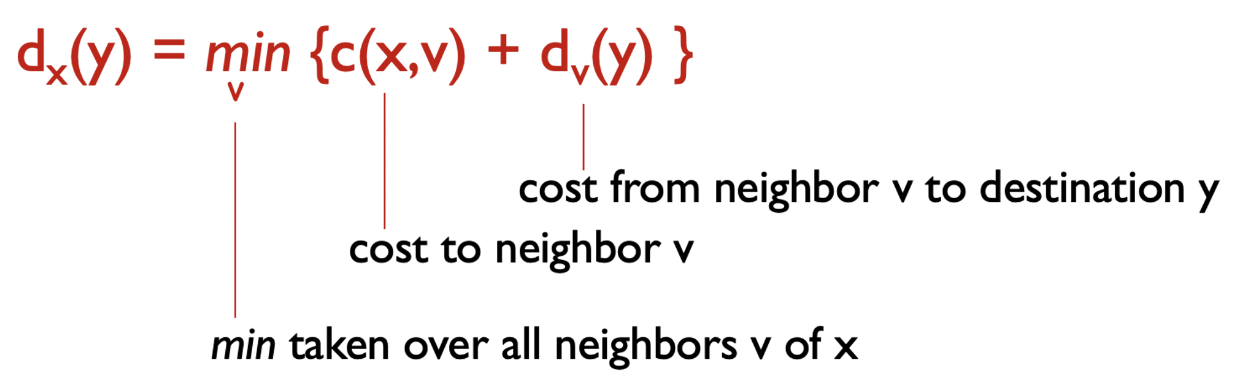

x → y로의 최단거리를 알고 싶을 때, 이웃들(v)이 준 정보 dv(y)와 자신으로부터 이웃까지의 거리를 합해 가장 작은 값 선택

  • 이웃의 정보에 의존함.
  • 30초마다 갱신

벨만-포드 알고리즘 : 논의


비용이 변했을 경우?

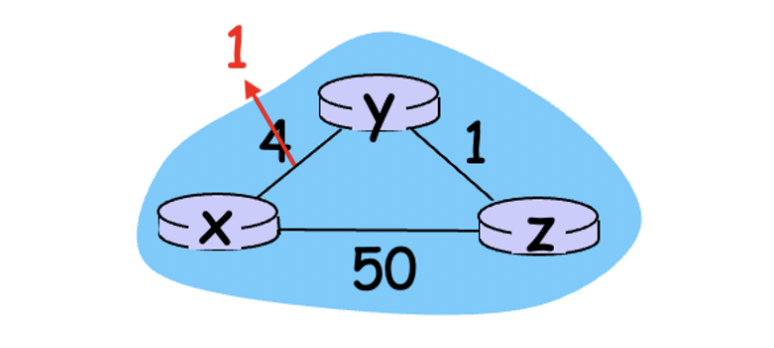

링크 비용이 줄어들었을 경우는 별 문제가 되지 않음, 그러나

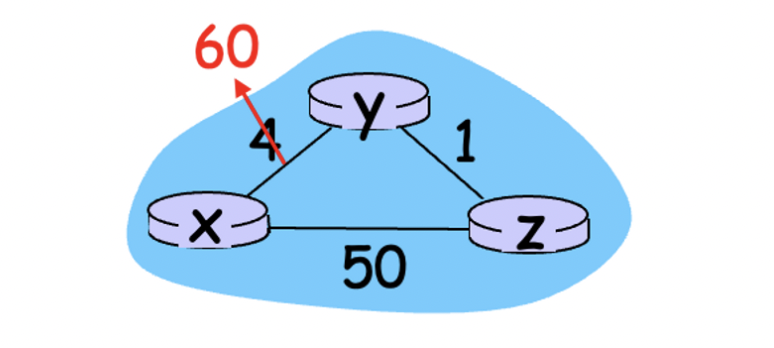

링크 비용이 늘어났을 경우(예 : (y,x) = 60)

y는 기존의 y → x 경로가 4에서 60으로 증가했으므로 더 적은 비용 찾으려 함.

z는 y ↔ x 경로가 60이 되었다는 것을 모르고 있으므로, z를 거치면 x에 5로 도달할 수 있다고 판단

y는 z에게 패킷을 넘겨주어 최단경로를 완수한다고 생각(60 > 5), y의 x로의 최단거리는 4가 아닌 5로 갱신.

그러나 z는 받은 패킷을 자신의 최단경로인 y로 다시 보냄. 이때 y의 x로의 최단거리가 5로 갱신되었으므로 z는 1+5 = 6으로 x에 도달할 수 있다고 생각하여 x로의 최단거리를 6으로 갱신.

위 과정이 반복되어 패킷은 쓸모없는 순환을 반복함

연결 상태 라우팅 vs. 거리 벡터 라우팅

연결 상태 라우팅 프로토콜 거리 벡터 라우팅 프로토콜
모든 라우터로부터 망 정보를 수집 인접한 이웃으로부터 망 정보를 수집
최단거리 알고리즘으로 모든 라우터에 대한 비용을 직접 계산 비용은 이웃 라우터와의 거리 비용을 더해서 구함
링크 상태 변화 시만 라우팅 정보 교환 주기적인 라우팅 정보 교환
빠른 수렴시간 느린 수렴시간
자신에게 직접 연결된 망 정보만 전달 모든 라우팅 테이블 값을 이웃에게 전달
멀티 캐스트 방식으로 라우팅 광고 브로드캐스트 방식으로 이웃에게 라우팅 광고

라우팅 프로토콜 정리

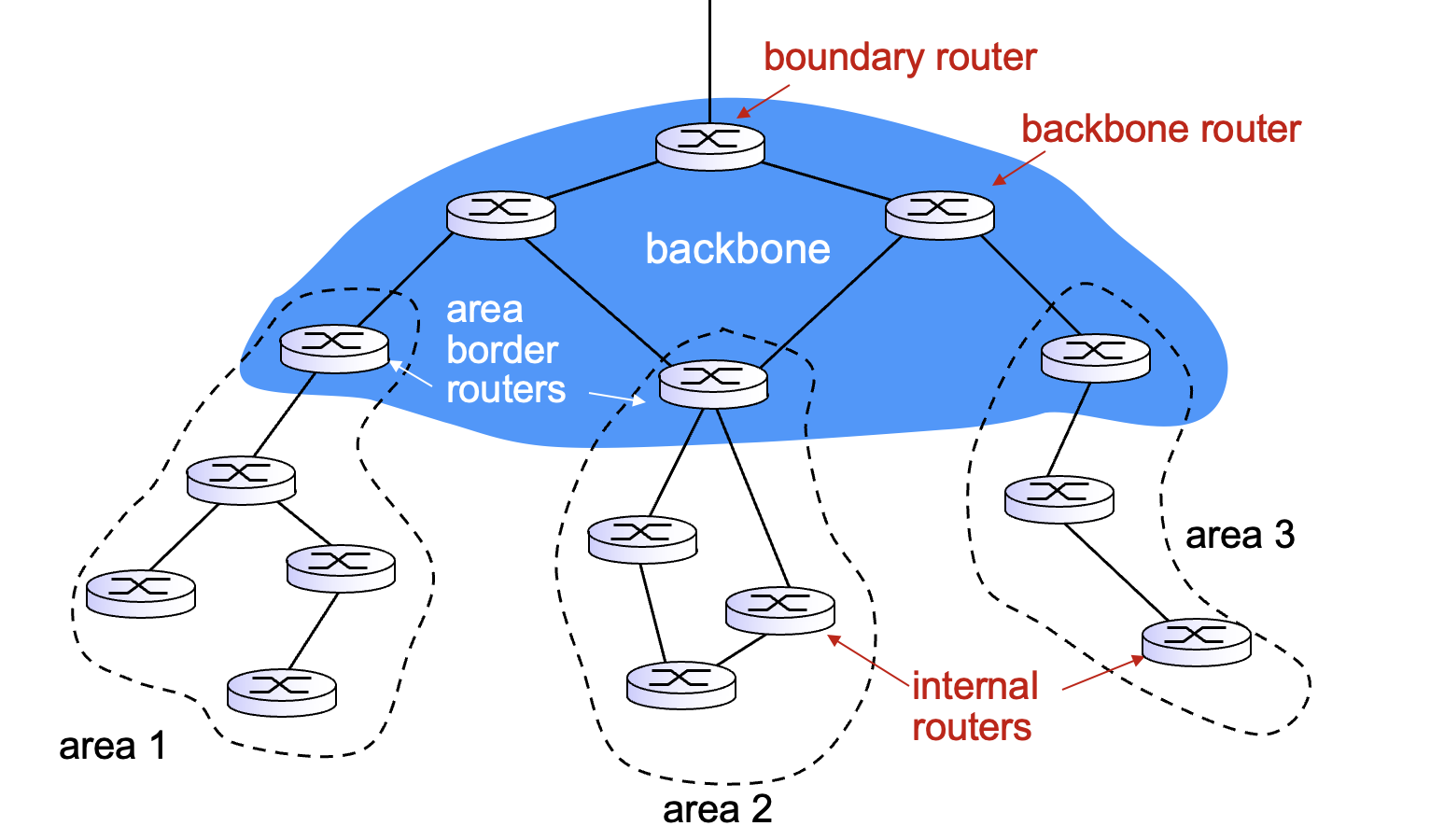

  • 자율 시스템(AS : Autonomous System = Domain)
    • 한 기관의 내부 네트워크(동일한 통제 안에 있음)
    • AS 내부 vs. AS 외부로 나누어짐
  • AS 내부 라우팅 프로토콜(Intra-domain)
    • OSPF (Link-state)
    • IGRP, EIGRP, RIP (Distance vector)
    • 표준이 없음, 각 AS마다 다른 프로토콜 사용 가능
  • AS 외부 라우팅 프로토콜(Inter-domain)
    • BGP(국제 표준)
